產品系列 : 絕緣電阻在線監測儀
適用于在線監測電纜、電機、開關、電器等各種電器設備及絕緣材料的絕緣電阻值上傳數據：絕緣電阻值、輸出電壓、泄露電流、吸收比、極化指數、干結點輸入狀態、干結點輸出狀態輸出電壓：50V、100V、250V、500V、1000V（自定義） 絕緣電阻量程：0.1MΩ～20GΩ短路電流：5mA MAX測試回路數量：1路RS485通訊功能
產品簡介

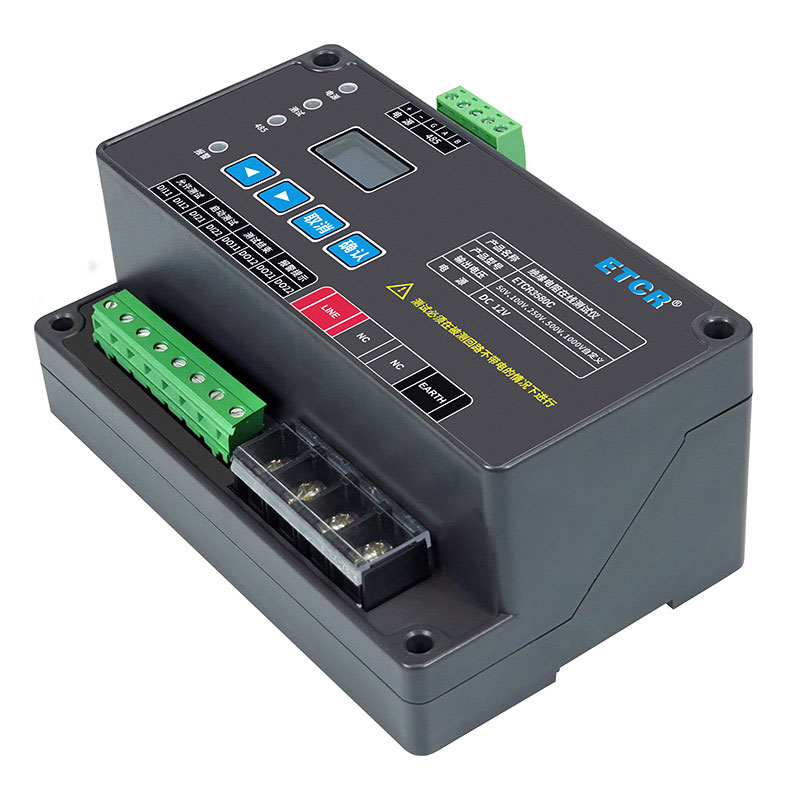

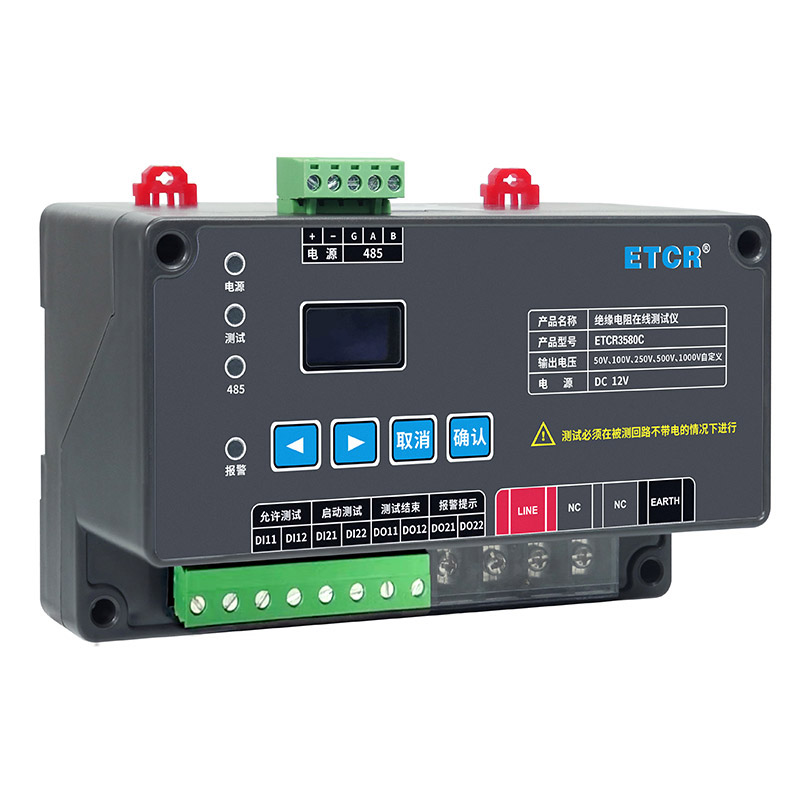

ETCR3580C絕緣電阻在線監測儀用于在線監測電纜、電機、開關、電器等各種電器設備及絕緣材料的絕緣電阻值。儀器可監測1個回路的絕緣電阻值，儀器帶有RS485接口提供MODBS通信協議，可上傳輸出電壓，絕緣電阻值等數據，供用戶二次開發應用，帶有干結點信號，可控制設備測試和報警信號輸出。自帶聲光報警功能。實現對絕緣電阻的實時在線監測。
ETCR3580C絕緣電阻在線監測儀系列采用更清晰OLED液晶屏，測試參數可在儀器按鍵或后臺設置，安裝方便，測試可靠，廣泛應用于電信、電力、氣象、機房、油田、工礦企業等重要場所對絕緣電阻的在線監測。
產品特點
1. 測試必須在被測回路不帶電的情況下進行。
2. 輸出電壓有5檔：50V、100V、250V、500V、1000V（自定義）
3. 具有手動測量、RS485遠程測量模式。
4. 帶有干結點信號，可控制設備測試和報警信號輸出。
5. 自帶聲光報警功能。
技術參數
電 源
DC 12V （外部供電）
輸出電壓
50V、100V、250V、500V、1000V自定義
短路電流
5mA MAX
量 程
測量精度
（23℃±3℃，50%RH以下）
0.1MΩ～20GΩ
0.1MΩ～1.00GΩ ±5%rdg±5dgt
1.0GΩ～10.0GΩ ±10%rdg±10dgt
10.0GΩ～20.0GΩ ±15%rdg±10dgt
報警功能
有，聲光報警，測試值低于報警值觸發。
報警值設置范圍
1MΩ～999MΩ
自動測試時間間隔
0～999小時
通訊方式
RS485通訊
測試時間
絕緣電阻：20秒，吸收比：1分鐘，極化指數：10分鐘，也可通過通訊控制測試時間1秒～10分鐘
傳輸數據
絕緣電阻值、輸出電壓、泄露電流、吸收比、極化指數、干結點輸入狀態、干結點輸出狀態
測試回路數量
1路
液 晶 屏
顯示當前測試回路的輸出電壓、泄露電流及絕緣電阻值、吸收比、極化指數、自動測試時間設置、報警值設置、設備地址設置
干結點輸入
2路：允許測試、啟動測試
干結點輸出
2路：測試狀態、報警狀態
快速放電
有
液晶屏尺寸
21.7mmX10.9mm
指 示 燈
電源指示，測試指示，485通訊指示燈,報警指示燈

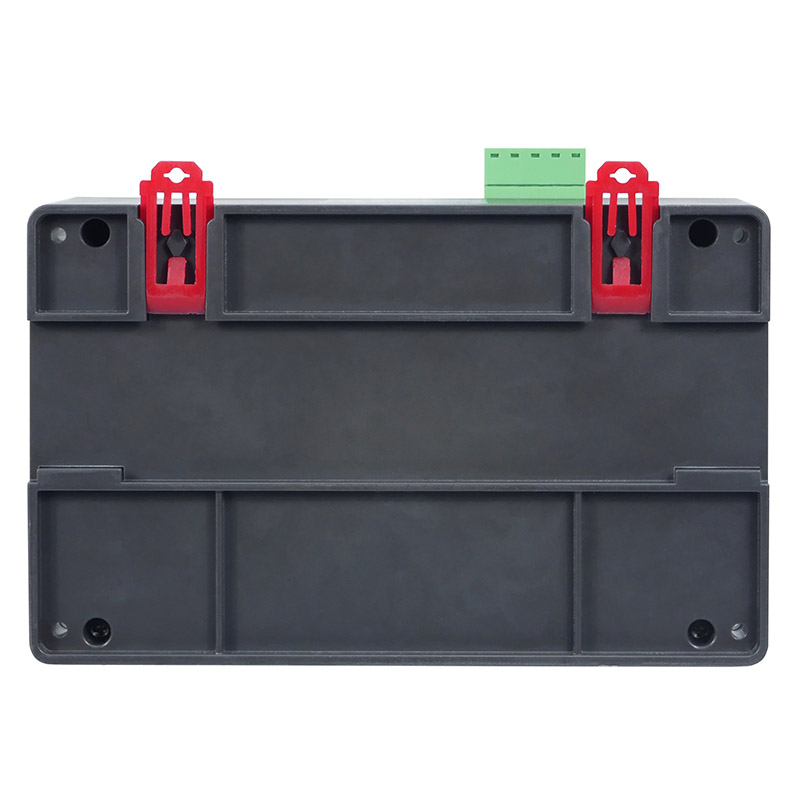

安裝方式
導軌安裝，螺釘安裝
功 耗
待機0.8W，MAX 12W
重 量
儀表：約464g，總重量：約0.6kg（含包裝）
尺 寸
169mm×104mm×73mm
工作溫濕度
-20℃～60℃；80%RH以下
型號對比
50V、100V、250V、500V
（自定義）
50V、100V、250V、500V、1000V
