產品系列 : 環網柜無線核相儀
用于電力配網系統環網柜核相及相位、頻率、相序測試核相電壓:1V～600V核相距離:30m相位量程:0°～360°頻率量程:45.0Hz～65.0Hz存儲功能：數據存儲200組語音播報功能USB通訊接口可充電鋰電池
產品簡介

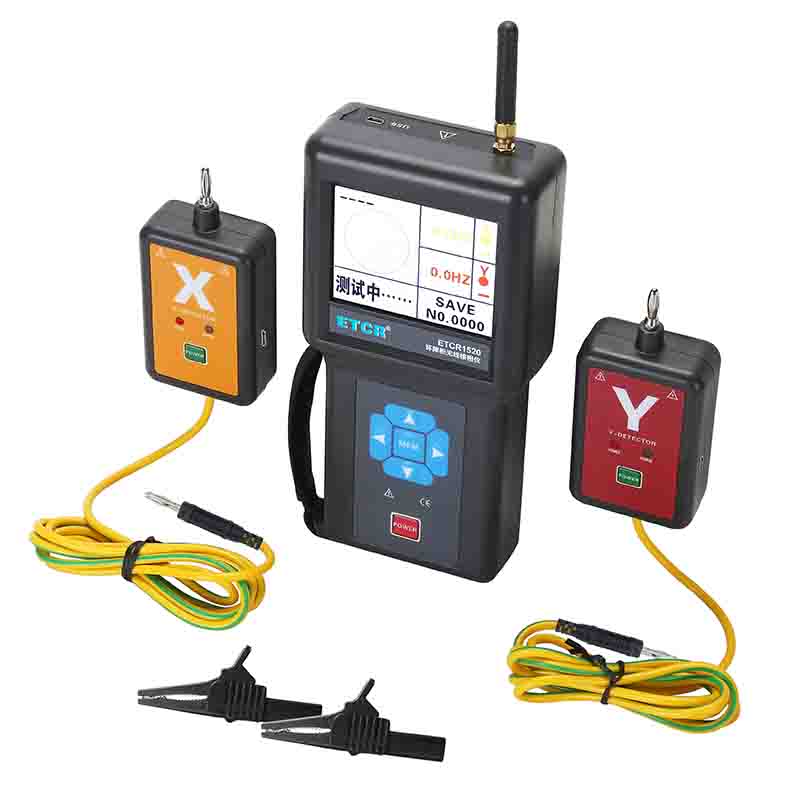

ETCR1520環網柜無線核相儀又稱低壓核相儀，用于環網柜核相及相位、頻率、相序測試。儀表可以在極低電壓線路中核相，核相電壓1V～600V，核相距離30米。

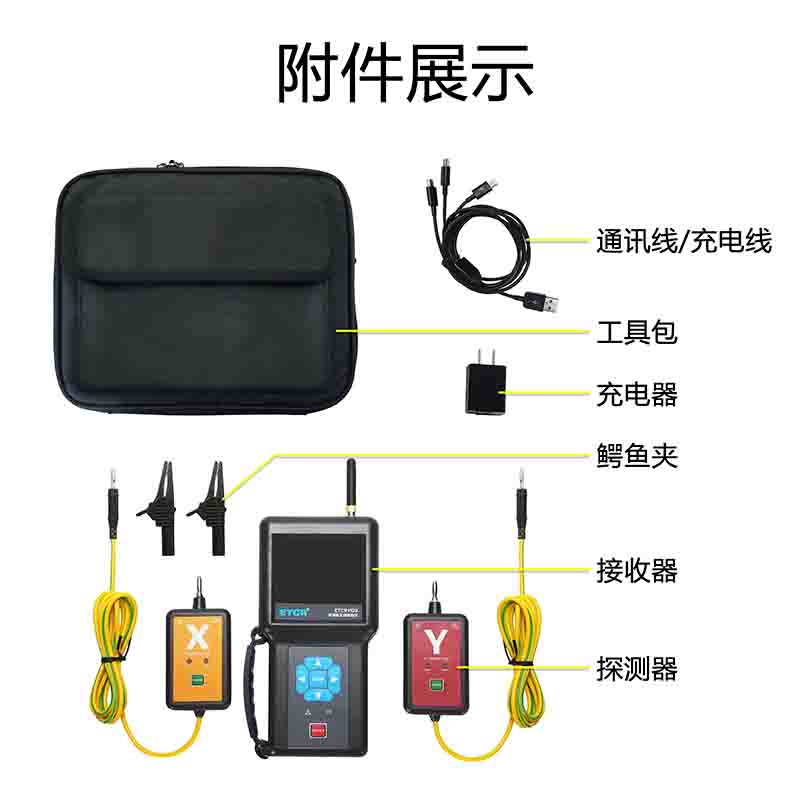

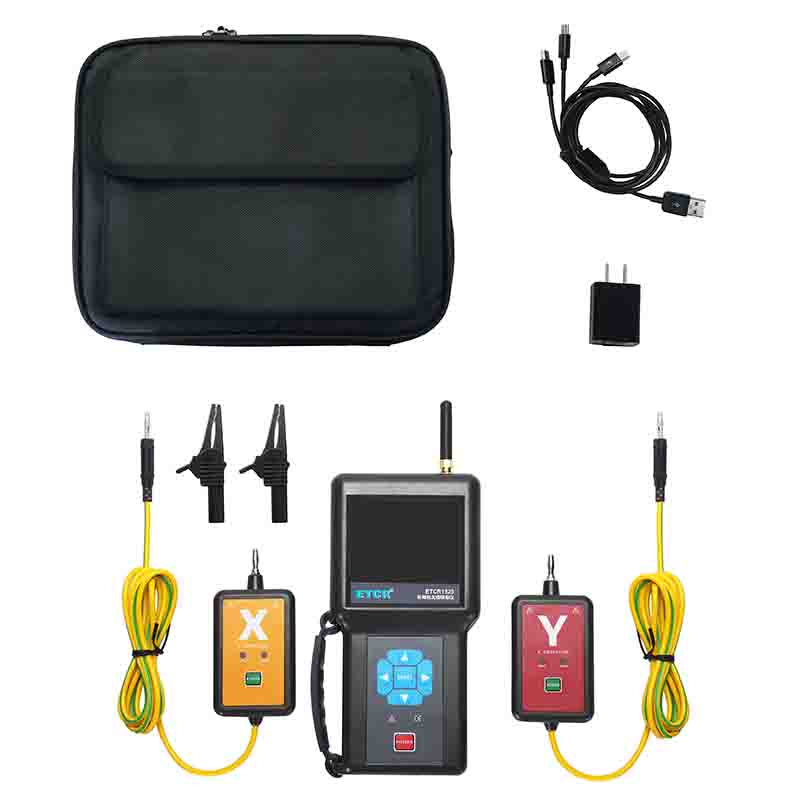

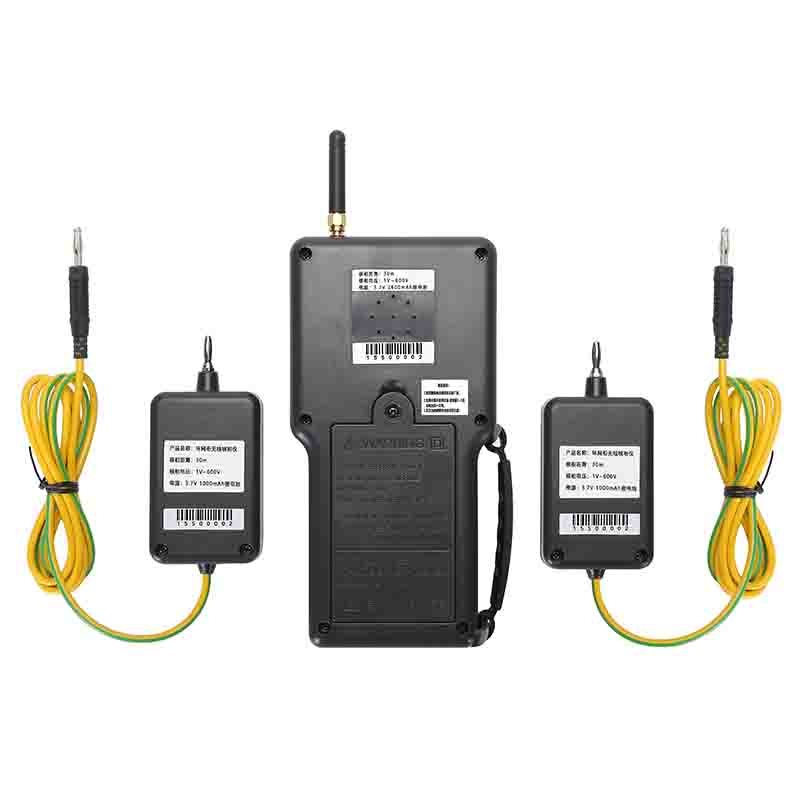

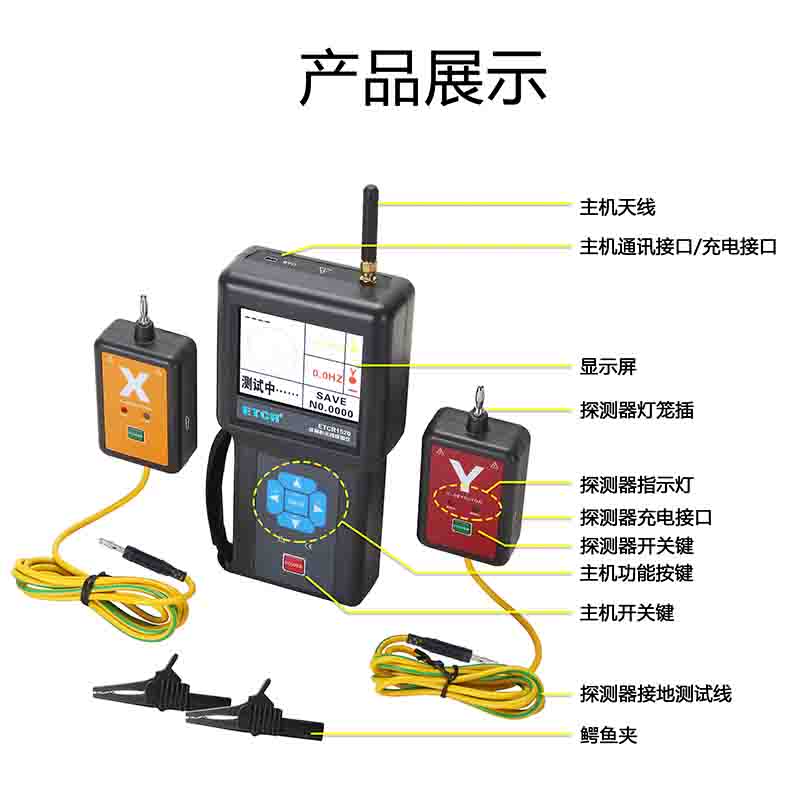

ETCR1520環網柜無線核相儀由主機、探測器、數據上傳軟件、USB通訊線等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果，向量圖指示、相位指示清晰直觀，具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。存儲功能，可存儲數據200組，USB通信接口，存儲數據上傳電腦可進行歷史數據讀取、查閱、保存、打印等。
產品特點
1、采用無線傳輸技術、核相距離30米，核相準確操作便捷。
2、語音播報功能，語音提示：“X信號正常、Y信號正常、同相、異相”。
3、采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，動態向量圖指示、相位指示清晰直觀。
4、存儲功能，數據存儲200組。
5、USB通訊接口。
6、可充電鋰電池。
技術參數
規格名稱
規格參數
電源
主 機：3.7V,2600mAh充電鋰電池
探測器: 3.7V,1000mAh充電鋰電池
LCD尺寸
3.5寸彩屏；顯示域：71mm×53mm
核相電壓
AC 1V～600V
核相距離
30m
相別定性
同相:－20°～20°；異相: 100°～140°和220°～260°
量程
測試相位：0°～360°
測試頻率：45.0Hz～65.0Hz
精度
相位：≤±8°
頻率：≤±2Hz
分辯率
相位：1° 頻率：0.1Hz
發射頻率
433MHz
相位指示
向量圖及數字同時顯示
顯示速率
2次/秒
數據存儲
200組(掉電不會丟失數據)
自動關機
開機約15分鐘儀表將自動關機
電池電壓
主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。
額定電流
探測器：30mA max；主機：150mA max
儀器尺寸
主機195mm×100mm×45mm；探測器120mm×54mm×30mm
儀表質量
儀器：約750g(含電池)
防護等級
IP63
絕緣試驗
主機、探測器：AC3700V/rms(外露金屬與塑料外殼間)
外界干擾
無特強電磁場；無433MHz同頻干擾
適合安規
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準
工作溫濕度
-10℃～40℃；80%RH以下
存放溫濕度
-10℃～60℃；70%RH以下
型號對比
相位測試
頻率測試
存儲功能
ETCR1050無線高壓相序測試儀
200m
10V～500kV
0°～360°
ETCR1500無線高壓核相儀
AC 10V-500kV
ETCR1500B衛星授時遠程高壓核相儀
500km
AC 1V-600V
AC 10kV/35kV
